Beschreibung

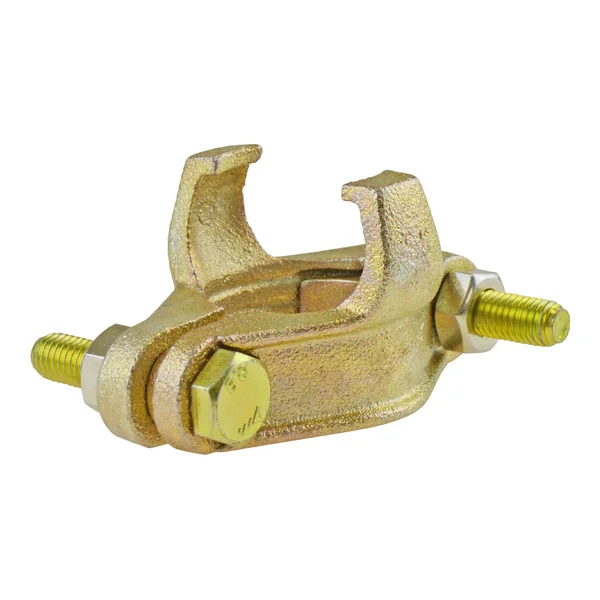

Schlauchklemmen 2-teilig mit losen Zungen und Sicherungsklauen nach DIN 20039
Eigenschaften
- Werkstoff: Temperguss verzinkt
- große Spannkraft
- gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen
- zusätzliche Sicherheit durch Sicherheitsklauen in Verbindung der Schlauchfittings mit Sicherheitsbund

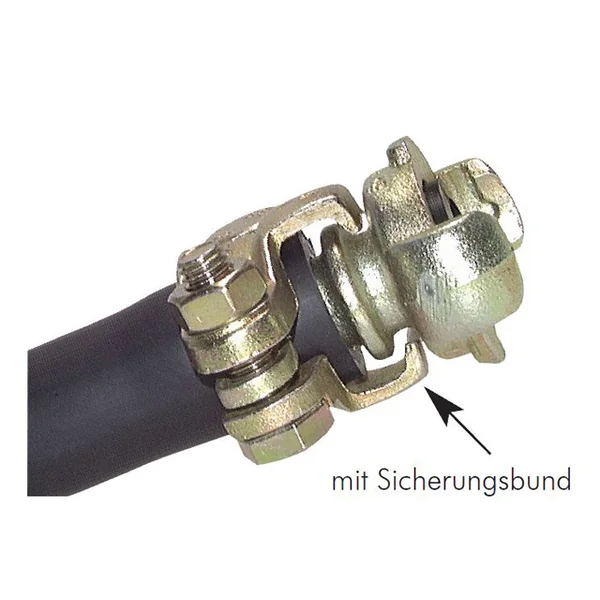

Achtung: Klauen sollten mindestens 3 mm im Eingriff sein. Bei Montage prüfen! (s. Abb. 2)
Technische Daten
| Spannbereich-Ø außen mm |
Für Schlauch-Ø innen mm |
Klauenabstand mm |
| 22,0 – 29,0 | 13,0 | 15,0 – 22,0 |
| 28,0 – 32,0 | 19,0 | 22,5 – 26,5 |
| 35,0 – 42,0 | 25,0 | 27,0 – 34,0 |
| 42,0 – 45,0 | 28,0 | 29,0 – 36,0 |
| 45,0 – 53,0 | 35,0 | 36,0 – 42,0 |
| 55,0 – 60,0 | 42,0 | 43,0 – 48,0 |
| 60,0 – 73,0 | 50,0 | 54,0 – 67,0 |
